| محل منبع: | شنژن چین |
| نام تجاری: | NEWBRIDGE |
| گواهی: | CE,FCC |
| شماره مدل: | ND-8018D |
| مقدار حداقل تعداد سفارش: | 1pc |
|---|---|
| قیمت: | Negotiation |
| جزئیات بسته بندی: | بسته بندی می تواند توسط مشتری درخواست شده، معمولا در کارتن استفاده می شود |
| زمان تحویل: | با توجه به مقدار و جوراب زنانه ساقه بلند، 3-4 روز کاری پس از پرداخت |
| شرایط پرداخت: | T/T, وسترن یونیون |
| قابلیت ارائه: | با توجه به محصولات مختلف، خروجی ماهانه متفاوت است |
| اندازه: | 480 * 162 * 43 میلیمتر | منبع تغذیه: | AC110V / 220V |
|---|---|---|---|
| تایپ کنید: | تک حالت، فیبر تک | دمای ذخیره سازی: | دمای ذخیره سازی |
| مصرف برق: | 3-5 وات | بندر: | 8 BNC SD / HD-SDI |
AC 220V CE Certification HD SDI Converter 1550nm پشتیبانی از 8 کانال ویدئو
فرستنده های سری Newbridge® ND8014D SD HD-SDI اپتیک فرستنده ها یک گروه از دستگاه انتقال کامل و اقتصادی برای انتقال ویدئو 4CH 8CH SD HD-SDI است تا فاصله بیشتری با یک کابل فیبر، داده های تعبیه شده صوتی و RS485 از طریق فرستنده فیبر نوری به عنوان ارسال و گیرنده به عنوان دریافت سیستم پشتیبانی مطابق با SMPTE292M، SMPTE259M استاندارد، و همچنین DVB-ASI (EN50083-9) فرمت سیگنال تلویزیون دیجیتال
ویژگی
◆ پشتیبانی از 4/8 کانال SD / HD / 3G-SDI ویدئو سیگنال های صوتی جاسازی شده از طریق فیبر
◆ SD، تشخیص خودکار HD، نرخ انتقال پشتیبانی از 270M بیت / ثانیه به 1.485G بیت / ثانیه
◆ فاصله انتقال از 0 کیلومتر تا 60 کیلومتر از طریق فیبر چند منظوره یا فیبر تک حالت است.
◆ پشتیبانی SMPTE 259M (1.485Gbps)، SMPTE 259M (270Mbps) و DVB-ASI
◆ با اطلاعات 2CH Bi-Di
◆ نمایش وضعیت عملیات توسط LED
مشخصات
| M od el / نام | ND8104D | ND8108D | |
| مقدار / نوع | تنها حالت، فیبر تک | ||
| پورت ویدئو | 4CH BNC SD / HD-SDI | 8CH BNC SD / HD-SDI | |
| فاصله انتقال | 0m-20Km / 40km / 60KM اختیاری است | ||
| اتصال فیبر | FC | ||
| طول موج | 1310 نانومتر / 1550 نانومتر | ||
| قدرت منتقل شده | -10dbm ~ -3dbm <-34dbm | ||
| حداکثر حساسیت دریافتی | <-34dbm | ||
| نوع سیگنال | SD-SDI (270Mbps) / HD-SDI (1.485Gbps) | ||
| پشتیبانی از ورودی فرمت | SD: 525i @ 59.94Hz، 625i @ 50Hz HD: 720p @ 25Hz / 29.97Hz / 30Hz 720p @ 50Hz / 59.94Hz / 60Hz 1080i @ 50Hz / 59.94Hz / 60Hz 1080p @ 23.98Hz / 24Hz / 25Hz / 29Hz / 30Hz | ||
| استاندارد ویدئو | SMPTE 292M، SMPTE 259M | ||
| DATA COMM روش | 2CH RS-485 / نیمه دوبلکس / پایانه های صنعتی | ||
| درسطح برق | 800mVp-p ± 10٪ | ||
| In-0ut Ohm | 75 وحشت | ||
| صوتی دیجیتال | 48 کیلوهرتز | ||
| کانال صوتی دیجیتال AES | 8CH | ||
| منبع تغذیه | AC110V / 220V | ||
| مصرف مصرفی | 3 ~ 5 وات | ||
| درجه حرارت | 0 ° C ~ 60 ° C / 32 ° F ~ 140 ° F | ||
| دمای ذخیره سازی | -30 ° C ~ 70 ° C / -22 ° F ~ 158 ° F | ||
| رطوبت رطوبت | 20 ~ 90٪ RH (بدون غلظت) | ||
| دیوانه | 480 * 162 * 43mm / 18.9 * 6.38 * 1.69in | ||
| وزن | 2880 گرم (Tx و Rx) | 2950 گرم (Tx و Rx) | |

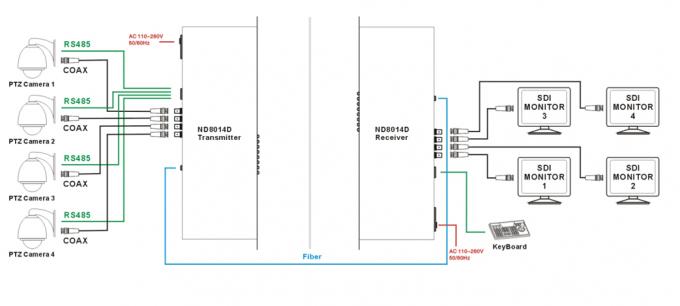

نمودار اتصال
اطلاعات سفارش
| بخش شماره | توضیحات محصول | واحد |
| ND8018D-Tx | فرستنده نوری SD / HD-SDI | رایانه |
| ND8018D-Rx | SD / HD-SDI نوری گیرنده | رایانه |
