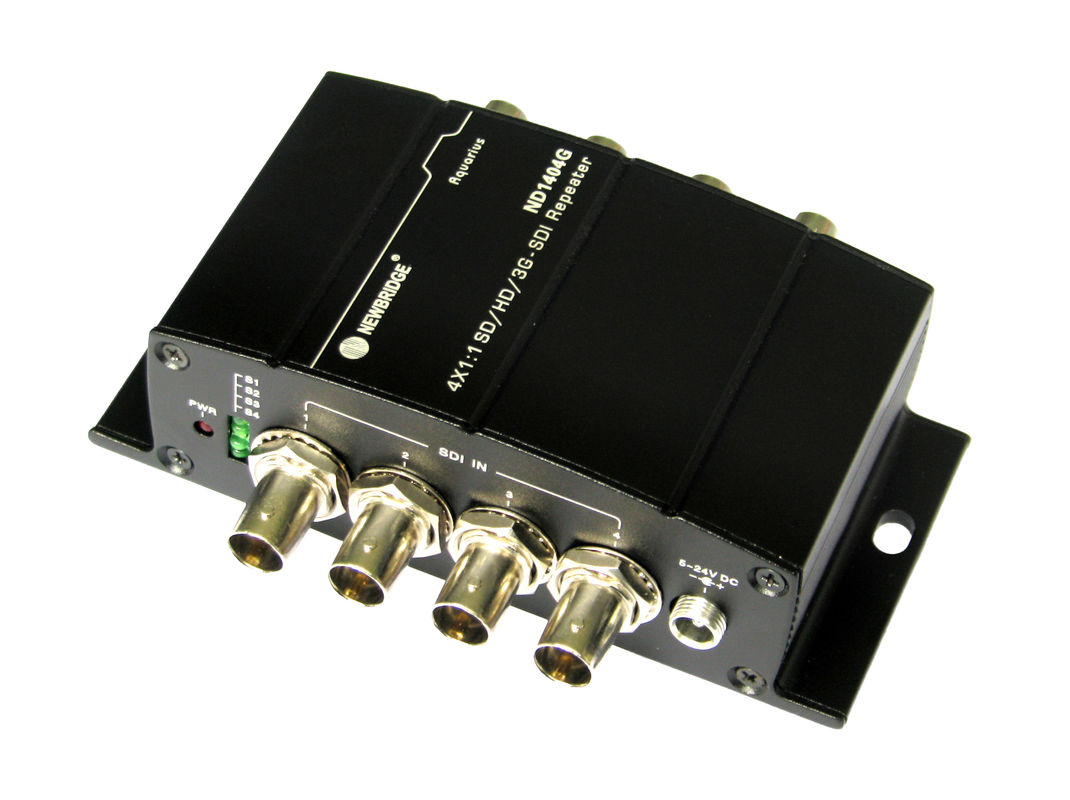

تکرار کننده های 4X1: 1SD / HD / 3G -SDI با عملکرد مجدد clocking

4X1:1SD/HD/3G -SDI Repeaters with Re-clocking function

جزئیات محصول:

محل منبع:	شنژن چین
نام تجاری:	NEWBRIDGE
گواهی:	FCC,CE
شماره مدل:	ND-1404G

پرداخت:

مقدار حداقل تعداد سفارش:	1pc
قیمت:	Negotiation
جزئیات بسته بندی:	بسته بندی می تواند توسط مشتری درخواست شده، معمولا در کارتن استفاده می شود
زمان تحویل:	با توجه به مقدار و جوراب زنانه ساقه بلند، 3-4 روز کاری پس از پرداخت
شرایط پرداخت:	T/T, وسترن یونیون
قابلیت ارائه:	با توجه به محصولات مختلف، خروجی ماهانه متفاوت است

اکنون تماس بگیرید

توضیحات محصول جزئیات

مدل:	ND1404G	ویدیو در:	4 قطعه یک پورت SDI
از ویدیو:	4 قطعه یک پورت SDI	منبع تغذیه:	5V ~ 24V DC
پورت اتصال:	BNC-F (75Ω)	درجه حرارت:	-10 ° C ~ 60 ° C / 14 ° F ~ 140 ° F
دمای ذخیره سازی:	-30 ° C ~ 70 ° C / -22 ° F ~ 158 ° F	ابعاد:	92 x 119 x 36 میلیمتر / 6.32x 2.56 x 1.10 اینچ
وزن:	220 گرم

تکرار کننده های 4X1: 1SD / HD / 3G -SDI با عملکرد مجدد clocking

1. بررسی اجمالی

Newbridge® ND1102BD 4X1: 1SD / HD / 3G -SDI تکرار با عملکرد مجدد clocking. این دستگاه ها چهار ورودی SDI را همزمان دریافت می کند و آنها را کاملا تکثیر می کند. سپس آنها چهار کانال خروجی SDI را برای چندین بار در زمان واقعی ارسال می کنند. آنها دستگاه های ویدئویی قابل اعتماد هستند که چهار تصویر SD-SDI یا HD-SDI یا 3G-SDI را به نمایشگر SD-SDI یا HD-SDI یا 3G-SDI تقسیم می کنند و چهار ورودی و سپس ساعتهای مجدد را می گیرند و سیگنال را ترجیح می دهند و آن را به چهار خروجی یکسان توزیع می کند.

2. ویژگی ها

ND1102BD

L SDI Standard: HD-SDI، SD-SDI

نرخ داده ها: 270 مگابیت در ثانیه / 1.485 گیگابیت در ثانیه / 2.97 گیگابیت در ثانیه

نوع سیگنال: SMPTE 292M، SMPTE 259M

l دو خروجی جداگانه بافر

l مقیاس پذیری کابل (Beldon 1694A) retiming و سیگنال

l قابلیت عملکرد مجدد تکرار - اتصال تکرار نامحدود

l نشانگر LED دو رنگی از nput locik و نرخ

l همه داده های فرعی را منتقل کنید

5V ~ 24V DC

3 نمودار برنامه

4. ابعاد

5. مشخصات

مدل	ND1404G
ویدئو در	4 قطعه یک پورت SDI
ویدئو خروجی	4 قطعه یک پورت SDI
نوع سیگنال ورودی	SD-SDI (270 مگابیت در ثانیه)، HD-SDI (1.485Gbps)، 3G-SDI (2.97Gbps)
پشتیبانی از ورودی فرمت	SD-SDI: 480i، 576i HD-SDI: 720p24 / 25/30/50 / 59.94 / 60 تمام نرخ فریم؛ 1080i تمام نرخ فریم، 1035i تمام نرخ فریم؛ نرخ فریم 1080p 3G-SDI: 1080p تمام نرخ فریم
محدوده سیگنال SDI	0.8V ص
امپدانس SDI	75 اهم
نوع سوئیچ SDI	متصل AC
ورودی برق	DC 12V / 250mA
حداکثر فاصله	بلدن 1694A SD-SDI 400 متر / 1300 فوت؛ HD-SDI 200m / 600ft؛ 3G-SDI 140m / 450ft
زمانبندی دوباره	پشتیبانی خودکار 270Mbps / 1.485Gbps / 2.97Gbps
منبع تغذیه	5V ~ 24V DC
شرکت نکته بندر	BNC-F (75Ω)
دمای عملیاتی	-10 ° C ~ 60 ° C / 14 ° F ~ 140 ° F
دمای ذخیره سازی	-30 ° C ~ 70 ° C / -22 ° F ~ 158 ° F
بعد، ابعاد، اندازه	92 x 119 x 36 میلیمتر / 6.32x 2.56 x 1.10 اینچ
وزن	220 گرم
